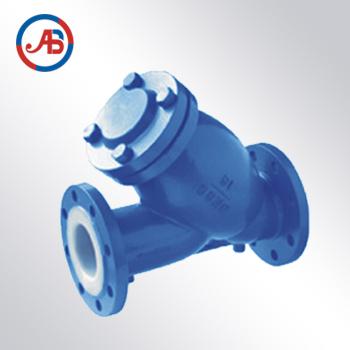

衬氟过滤器（Y型）GL45
图片展示
产品描述
产品型号：GL45
产品特点：耐酸碱耐腐蚀
产品特点：耐酸碱耐腐蚀
详细介绍
氯碱衬氟过滤器应当水平安装:
Y型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）
要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或
垂直向下安装。
警告
安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫
片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行
冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。
系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
警告：
1、适合物料：
a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、等;
b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀、碳酸、醋酸、酯酸等;
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂;
d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）
3、工作温度：≤90℃
4、公称通径：DN25—DN600mm
5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
6、法兰标准：GB81-59（也可按用户要求制造）
7、壳体材质：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。安装 1-1/4”（DN32）或更大口径的承插焊过滤器或所有 D 系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。公司个人主页：www.zjabvalve.com欢迎进入了解我们的产品
Y型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。该公司所生产的Y型过滤器（水过滤器）能根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。
氯碱衬氟过滤器安装说明:
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）
要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或
垂直向下安装。
警告
安装1-1/4”（DN32）或更大口径的承插焊过滤器或所有D 系列过滤器时，应注意这类过滤器的垫
片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行
冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。
氯碱衬氟过滤器的运行及维护:
系统最初工作一段时间后（一般不超过一周），应进行清洗，以清除系统初始运行时积聚在滤网上的杂质污物。在此后，须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。
警告：
氯碱衬氟过滤器技术参数:
1、适合物料：
a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、等;
b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀、碳酸、醋酸、酯酸等;
c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂;
d、轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）
3、工作温度：≤90℃
4、公称通径：DN25—DN600mm
5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）
6、法兰标准：GB81-59（也可按用户要求制造）
7、壳体材质：A3、304、304L、316、316L
8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶
氯碱衬氟过滤器安装说明:
安装过滤器前要认真清洗所有管道的螺纹连接表面，使用管道密封胶或特氟龙带（聚四氟乙烯）要适量。末端螺纹不做处理，以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或垂直向下安装。安装 1-1/4”（DN32）或更大口径的承插焊过滤器或所有 D 系列过滤器时，应注意这类过滤器的垫片是非金属材质的，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热（D 系列过滤器），建议先将垫片拆下再加热。公司个人主页：www.zjabvalve.com欢迎进入了解我们的产品
氯碱衬氟过滤器Y型过滤器主要零件材料:
|
序号
|
零件名称
|
灰铸铁
|
碳钢
|
|
Z
|
C
|
||
|
1
|
阀体、阀盖
|
HT250/A 126
|
WCB/A216 WCB
|
|
2
|
PTFE（F4）
|
||
|
3
|
螺栓 /螺母
|
35/45、A193 B7/A194
|
|
|
4
|
衬里层
|
FEP（F46）PCTFE（F3）
|
|

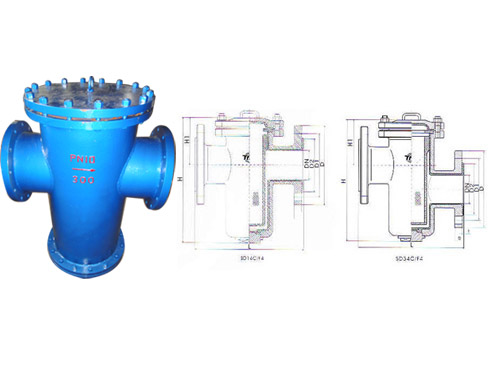

氯碱衬氟过滤器主要连接尺寸及重量:
|
公称通径
DN
（mm）
|
NPS
（in）
|
GL41F46-10/16/25型过滤器
|
|||||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
H1
|
H
|
Z-φd
|
重量（kg）
|
||
|
PNl.0～2.5（MPa）
|
|||||||||||
|
20
|
3/4
|
150
|
105
|
75
|
55
|
16
|
2
|
70
|
122
|
4-14
|
3.3
|
|
25
|
1
|
160
|
115
|
85
|
65
|
16
|
2
|
78
|
135
|
4-14
|
4.2
|
|
32
|
11/4
|
190
|
135
|
100
|
78
|
18
|
2
|
86
|
154
|
4-18
|
6.6
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
18
|
3
|
92
|
164
|
4-18
|
7.3
|
|
50
|
2
|
230
|
160
|
125
|
100
|
20
|
3
|
102
|
182
|
4-18
|
12
|
|
65
|
21/2
|
250
|
180
|
145
|
120
|
20
|
3
|
115
|
205
|
4-18
|
16
|
|
80
|
3
|
280
|
195
|
160
|
135
|
22
|
3
|
135
|
232
|
8-18
|
23
|
|
100
|
4
|
320
|
215
|
180
|
155
|
24
|
3
|
156
|
263
|
8-18
|
32
|
|
125
|
5
|
400
|
245
|
21O
|
185
|
26
|
3
|
248
|
370
|
8-18
|
39
|
|
150
|
6
|
500
|
280
|
240
|
210
|
28
|
3
|
285
|
425
|
8-23
|
52
|
|
200
|
8
|
600
|
335
|
295
|
265
|
30
|
3
|
362
|
530
|
8-23
|
89
|
