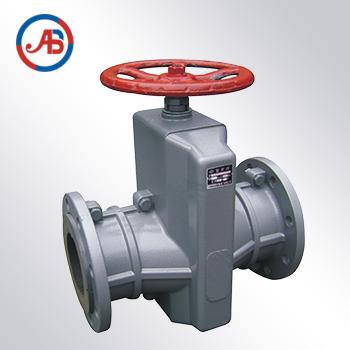

铝合金管夹阀
图片展示
产品描述
产品型号：铝合金管夹阀
产品特点：耐磨耐腐蚀
产品特点：耐磨耐腐蚀
详细介绍
工作原理
当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其它工具开闭。
结构
本阀门由上下铝合金阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成。
安装维修
1、管夹阀门尺寸符合机械工业部标准，出厂前经过试压，GJ41X-6按10公斤，GJ41X-10按16公斤，试压持续5分钟无泄漏，安装时不必拆洗、调整、更动。
2、本阀门在管道上任意安装，没有介质流向限制。久时使用，如有磨损或泄漏，只需将阀体拆下调换新管套，其阀体可长期使用，经济实惠。
零件材料
| 阀体 | 套管 | 阀杆 | 压杆、手轮 | 托架 |
| 铝合金 | 橡胶 | 铸铜、碳钢 | 铸铁 | 球墨铸铁 |
技术参数
| 公称通径 | 公称压力 | 适用温度 | 适用介质 |
| DN25~300 | 0.6MPa | 小于85度 | 矿浆、磨料、干湿性粉尘类 |
主要连接尺寸及外型尺寸
| 公称通径 |
主要连接尺寸及外型尺寸 Main outling dimensions and connection dimensions |
重量 （KG） |
|||||
| L | D | D1 | D2 | b | z-φ | ||
| 20 | 135 | 105 | 75 | 55 | 16 | 4-14 | 2.5 |
| 25 | 145 | 115 | 85 | 65 | 16 | 4-14 | 3 |
| 32 | 160 | 135 | 100 | 78 | 18 | 4-18 | 4 |
| 40 | 180 | 145 | 110 | 85 | 18 | 4-18 | 6 |
| 50 | 210 | 165 | 125 | 100 | 20 | 4-18 | 7.5 |
| 65 | 250 | 185 | 145 | 120 | 20 | 4-18 | 9.5 |
| 80 | 300 | 190 | 160 | 135 | 22 | 4-18 | 16 |
| 100 | 350 | 215 | 180 | 155 | 22 | 8-18 | 20 |
| 125 | 430 | 245 | 210 | 185 | 25 | 8-18 | 28 |
| 150 | 500 | 280 | 240 | 210 | 25 | 8-23 | 43 |
| 200 | 650 | 335 | 295 | 265 | 32 | 8-23 | 80 |
| 250 | 800 | 390 | 350 | 310 | 32 | 12-23 | |
| 300 | 950 | 562 | 445 | 400 | 32 | 12-23 | |
