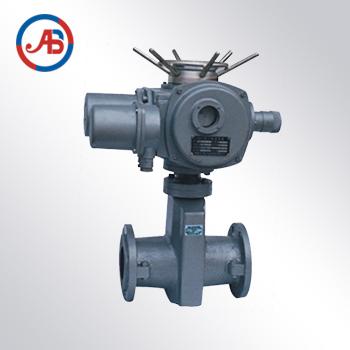

电动管夹阀
图片展示
产品描述
产品型号：电动管夹阀
产品特点：
产品特点：
详细介绍
1电动管夹阀产品概述：电动管夹阀是在手动管夹阀基础，安装电动驱动装置组合而成，由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成，是一种具有防腐蚀性能的新型阀，广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
2电动管夹阀主要零部件材质：
| 名称 | 材料 |
| 阀体 | 铸铁、铝合金、碳钢 |
| 套管 | 橡胶 |
| 阀杆 | 铸铜、碳钢 |
| 压杆 | 球墨铸铁 |
| 电动头 | 组合件 |
| 托架 | 球墨铸铁 |
3电动管夹阀主要外形连接尺寸：
| 公称 | 公称 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 电动装置 | |||||
| 通径 | 压力 | 压力 | 型号 | A | B | D0 | kw | ||||||||
| (DN) | （MPa） | （MPa） | |||||||||||||
| 25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | 18 | ||
| 32 | 165 | 145 | 40 | *140 | 100 | 4-18 | |||||||||
| 40 | 190 | 157 | 50 | *150 | 110 | 4-18 | |||||||||
| 50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | 71 | ||||
| 65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | 80 | |||
| 80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 92.9 | |||
| 100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | 101 | |||
| 125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | ||||||||
| 150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | ||||||||
| 200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 | 265 |
| 250 | 800 | 516 | 256 | *395 | 350 | 12-23 | |||||||||
| 300 | 950 | 562 | 304 | *445 | 400 | 12-23 | |||||||||
| 采用标准 设计与制造：Q/JBGN02 结构长度： |
