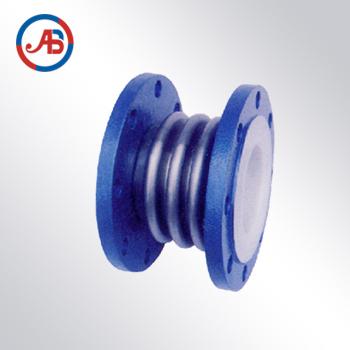

“衬氟补偿器”详细介绍
主要连接尺寸
公称通径
DN(mm)  L  波数  轴向补偿量
△X(mm)  径向补偿量
△Y(mm)  角向补偿量
△θ(o)  公称压力
PN(MPa)
40  92  3  ±18  14  25  0.40/-0.09
50  98  3  ±18  15  25  0.35/-0.09
65  105  3  ±20  16  25  0.35/-0.09
80  110  3  ±20  16  25  0.30/-0.09
100  115  3  ±25  17  20  0.30/-0.09
125  123  3  ±27  17  18  0.30/-0.09
150  123  3  ±27  16  15  0.25/-0.09
200  150  3  ±27  15  13  0.25/-0.09
250  160  3  ±27  12  10  0.25/-0.09
 200  4  ±33  14  12  0.25/-0.09
300  180  3  ±27  8  5.5  0.25/-0.09
 228  4  ±33  10  7.5  0.25/-0.09
350  188  3  ±27  8  4.5  0.25/-0.09
 238  4  ±33  10  6.5  0.25/-0.09
400  230  3  ±30  8  4  0.15/-0.09
 270  4  ±35  10  6  0.15/-0.09
450  230  3  ±30  8  3.5  0.15/-0.09
 270  4  ±35  10  5.5  0.15/-0.09
500  230  3  ±30  8  3  0.15/-0.09
 270  4  ±35  10  5  0.15/-0.09
600  250  3  ±30  8  2.9  0.15/-0.09
 300  4  ±35  10  4.8  0.15/-0.09
